Xilinx下载器使用教程




标配99元:xilinx下载器、Type c线、2*5pin 排线

选配119元:xilinx下载器、Type c线、2*5pin 排线、2*7pin 排线、转接板







步骤一:找出Type c线USB接口连接电脑端,Type c接口连接下载器,如图所示:

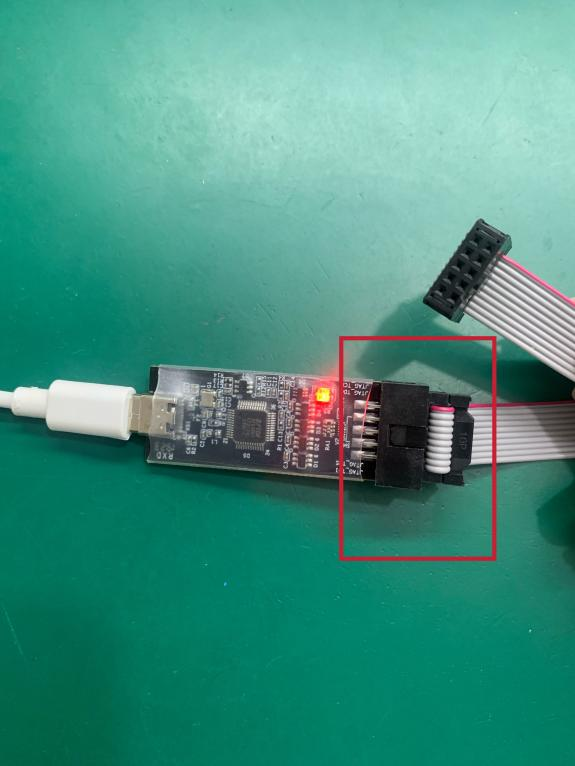

步骤二:找出2*5pin排线,与下载器另一端JTAG接口线连接,如图所示:















步骤三:找出转接板的10pin接口,与2*5pin排线另一端相连接,如图所示:



 图片6.png    图片7.png









步骤四:找出转接板的14pin接口,与2*7pin排线相连接,如图所示:



图片8.png     图片9.png











步骤五:找到自己的开发板14pin接口,与2*7pin排线另一端相连接,如图所示:



 图片10.png    图片11.png









步骤六:给自己的板子插上电源接口,如图所示:



图片12.png     图片13.png

注意:下载器要在断电的时候连接板子,然后再给开发板上电,不要热插拔










步骤七:找到自己板子的电源开关,打开,如图所示:




注:要在板子断电的情况下,才可以拔除下载器












附一

接口定义图










附二:

转接板定义图
