明德扬开发板汇总贴

问题1:3片SDRAM的使用】 板子上的3片sdram,如何同时操作呢?

答: MP801开发板上的3片SDRAM,是共地址、共控制信号的,仅是数据信号没有共用。

       在使用的时候,是3片SDRAM一起读,或者一起写的。也可以等同于:这是一个48位位宽的SDRAM。



【问题2:VGA接口问题】开发板上的VGA接口,可否连接到笔记本上显示?

答:VGA接口需要连接到显示器上显示,但注意一下,一般情况下,笔记本上的VGA接口只能当输出使用,不能当输入使用。

     如果您没有显示器,建议购买7寸液晶屏。



【问题3:蜂鸣器会响】我使用板子自带的默认程序,一上电后蜂鸣器就会响,为什么?

答:如果确认是“自带的程序”,则需要将所有拨码开关都向一拨。自带的程序,会检测拨码开关的,检测时会响蜂鸣器。



【问题4:查找FPGA管脚号】如果确认开发板上的管脚号?

答:方法1,您可以下载我们提供的管脚列表,按照列表进行配置。

                  MP603(点拨)开发板资料:http://www.fpgabbs.cn/forum.php?mod=viewthread&tid=422

                  MP801开发板资料:http://www.fpgabbs.cn/forum.php?mod=viewthread&tid=421

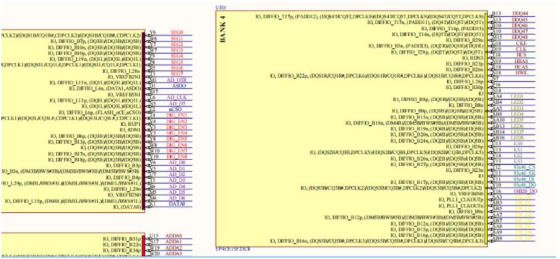

      方法2:最根本的方法,是自己掌握通过“原理图”来找到FPGA管脚。教程如下:

                 通过原理图找管脚号的方法  http://www.fpgabbs.cn/forum.php?mod=viewthread&tid=1002

【问题5】为什么AD采集的信号幅值那么小呀


答:AD输入的幅度比较小,是由于我们开发板DA输出的电压范围在1.34v~1.77v范围,因而环回到AD后,幅度就偏小

【问题6】801的IO口能输出5V电压吗?


答;看看下面参考


【问题7】801开发板上的AD和DA链接的时候需要什么线?


答;使用的是双公头的SMA线,如上图所示就是801开发板使用的



问题8】 801开发板上有gnd的测试点吗?

答:那个dac adc的接口就是接地的

[问题9]801开发板原理图在哪里?

答:  明德扬mp801_v2.0.pdf (285.53 KB, 下载次数: 539)

【问题9】801开发板VGA能输出多少颜色?

答:是65536种颜色



【问题10】MP801开发板上,AD输入的支持范围是多少?

答:支持的输入范围是0~3.3V。



【问题11】MP801开发板上的DAC最高支持多少速率?

答:MP801使用的芯片是AD9709,该芯片理论速率可达到125M,具体可查阅该芯片的数据手册。


【问题12为什么笔记本做不了开发板的VGA案例?

答:笔记本上的VGA,是输出VGA,不是输入VGA。而开发板也是输出信号,两个都是输出,就不能显示了,如果要做,建议买个VGA显示器。



【问题13MP603(点拨)开发板问题 点拨款的VGA只有8根线吗?


答;是的

【问题14】MP801的输出幅值不正确,预期是0.48~2V,结果幅值很低

答:请检查如上两图,要使用跳线帽或者杜邦线,将P9中的1和2短拉


问题15】MP801板子通电后蜂鸣器一直响,怎么关掉?


答:把这个拨码开关,全部拨向下即可



问题16】请问 MP801这个板子上板载的三片sdram都是独立的么?还是公用地址线呢 ?

答:开发板三片SRAM非独立使用的,是共用地址线的



问题18】问:MP801是否可以外接模块,如无线通信模块、串口模块等? 答:MP801周边有通用的GPIO口,这些都是用户可以任意使用的。这些接口均可以外接模块,如果电平合适,可以通过杜邦线来连接。


问题17】EP4CE15F23C8的key引脚在哪。。。找了半天找不到




答:在MDY的项目工程里,接口信号”key“指代的是硬件上的按键,根据使用的开发板型号不同,工程接口名称“key”对应开发板原理图上按键的名称可能不一致。例如在mp801开发板的原理图里

按键的名称是SW_PB,位号为S1~S4,链接到FPGA引脚上的名称为KS0~KS3 。请根据实际使用的开发板上的按键器件去查找对应的FPGA引脚编号。


问题2.19】问:下载器的等如果是红色,可能是因为什么导致的?

解答:请按以下顺序一步步检测,如果还不行请自己检测的结果截图反馈给老师。

1、请检测是否如图所示正确接通下载器线(下载器线的红线向SMA接口方向);



2、检测开发板是否上电;

3、检测电脑是否正确识别到下载器


4、检测能否检测到下载器并下载工程。


.MP802开发板问题

【问题3.1】 下载MP802配套的案例,开发板出现蜂鸣器一直响现象,请问如何解决?

答:需要配置蜂鸣器管脚,不要让开发软件随机就能解决问题。

在百度网盘下载MP802管脚文件,(下载位置:02_MP802硬件资料-01_MP802开发板原理图,管脚配置图)可用GVIM或者记事本打开,把引脚文件替换,再编译就能解决问题。/uploads/soft/210930/1-210930010421a9.zip (也可以点击这里下载文件)

替换方法:随便打开一个案例,引脚文件所在的软件位置,可以看说明视频,只要把案例里原本的xdc替换成这个完整的802xdc就行,或者直接看至简文档,随便一个案例的,综合与上板引脚配置部


添加的三个选项可以拿鼠标指,软件会告诉你怎么选,引脚文件xdc选添加约束文件那个选项。


【问题3.2】请问我下载案例时提示以下错误,怎么解决




答:请确认以下步骤

      1. 需要连接下载器,即Digilent USB Device 仿真器。(USB白灰色盒子高速仿真器)

      2. 确认JTAG头没有插反,请仔细对照图片确认。(请参考下面图片)

      3. 确认开发板电源打开。

      4. USB电压太低,换一个USB口试试。

      5. 如果还不行,请去电脑的设备管理器,检查是否有未安装驱动程序的硬件。如果有,请安装驱动程序。

      6.检查好以上步骤后,关闭错误,重新操作一次


【问题3.3】802 是双路ADC+DA的吗?J1是什么作用的?


答:MP802开发板的DAC是2路,ADC是1路的。J1是直接连接到FPGA的管脚,通常作为FPGA的输出信号使用,例如一个应用是输出一个时钟。

【问题3.4】手册那个截图的话我看不清楚上面的字,如图


答:请看MP802固体烧录说明:/uploads/soft/221227/13-22122G52359E4.pdf

如果自己总是无法添加成功,可以下载以下excel表按需求情况替换:/uploads/soft/221227/13-22122G61613J1.zip

四、MP5610视频开发板问题

!!!!下面是此开发板的原理图,更加准备的信息,请参考原理图。

 FPGA_C5_PRJ_V2.pdf (6.16 MB, 下载次数: 1)





【问题4.1】 FPGAHI3536之间的通信接口是什么?

答:使用的是HI3536的GPIO口,与FPGA管脚相连。相关原理图如下图所示


【问题4.2】哪些接口是连到FPGA上,哪些是连到海思芯片上?

答: 连接到FPGA芯片的接口包括:1路HDMI输入,1路HDMI输出,1路CVBS输出,1路SDI IN,1个千兆网接口,1路VGA接口,1路USB3.0接口,2片DDR3。

       连到的海思芯片的接口包括:1路HDMI输出,1路千兆网接口,4片DDR3内存。



【问题4.3】海思芯片可实现哪些功能?

答:海思芯片在此开发板,从千兆网芯片中,接收压缩的H264编码数据,在海思芯片中完成H264解码,然后传给FPGA处理的功能。



【问题4.4】FPGA和千兆网芯片AR8031是通过什么接口?SGMII还是SERDES?

答:是通过RGMII相连的,不是SGMII,也不是SERDE。

【问题4.5】802能采集一个三四百兆的中频信号吗?

解答:不可以的。
